อุปกรณ์พื้นฐาน (Hardware)

LEGO MINDSTORMS NXT เป็นชุดสร้างหุ่นยนต์ และเขียนโปรแกรมหุ่นยนต์โดย LEGO Group ชุด NXT ประกอบด้วยโมดูลไมโครคอมพิวเตอร์ ที่เราสามารถเขียนโปรแกรมคอมพิวเตอร์้ควบคุม อุปกรณ์ มอเตอร์ เซ็นเซอร์ต่างๆ และตัวต่ออื่นๆ มาประกอบเพื่อสร้างหุ่นยนต์ได้

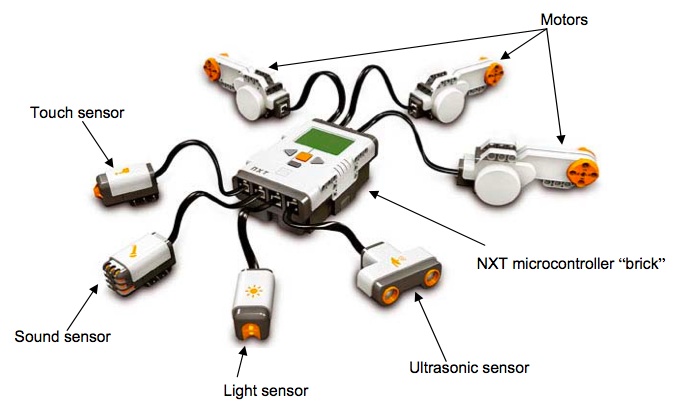

NXT Brick, มอเตอร์ และเซ็นเซอร์ชนิดต่างๆ
ที่มา : http://www.legoeducation.us

อุปกรณ์ ตรงกลางเรียกว่า NXT Brick ซึ่งทำหน้าที่เป็นสมองหรือส่วนควบคุมของหุ่นยนต์ NXT MINDSTORMS ข้างในจะมีไมโครคอนโทรลเลอร์ที่เราสามารถดาวน์โหลดโปรแกรมใส่เข้าไปผ่านทางพอร์ต USB หรือทาง Bluetooth ซึ่ง NXT Brick จะมีพอร์ต 4 พอร์ตสำหรับใส่เซ็นเซอร์ (พอร์ต 1, 2, 3 และ 4) และพอร์ต 3 พอร์ตสำหรับการส่งออก (A, B และ C) ขับเคลื่อนมอเตอร์และอุปกรณ์ส่งออกอื่นๆ มีจอ LCD สำหรับแสดงข้อมูลและมีปุ่มสำหรับการเลือกเมนูต่าง ๆ บนตัว Brick

NXT Brick ใช้แบตเตอรี่ AA หกก้อน และในชุดมาตราฐาน Education Base Set(รหัส 9797) จะมาพร้อมกับชุดแบตเตอรี่ที่สามารถชาร์จได้

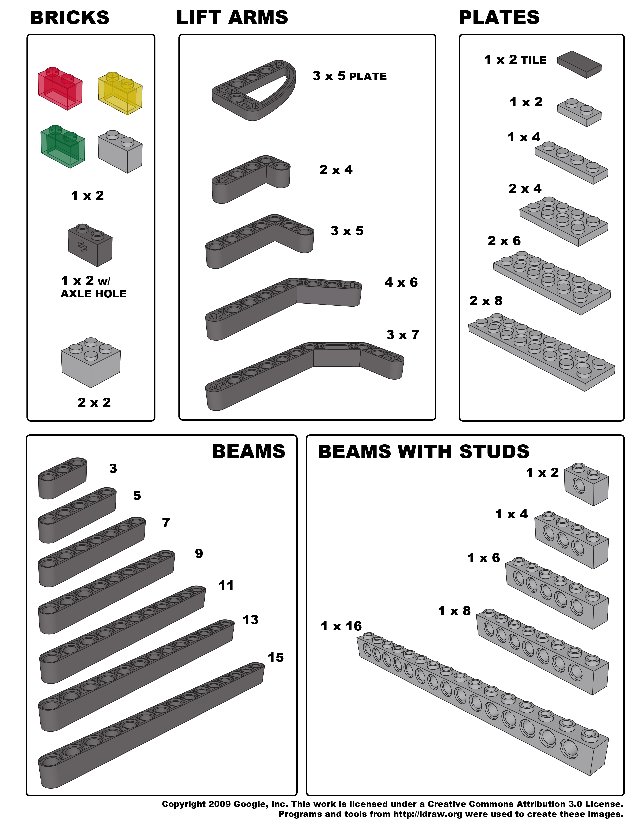

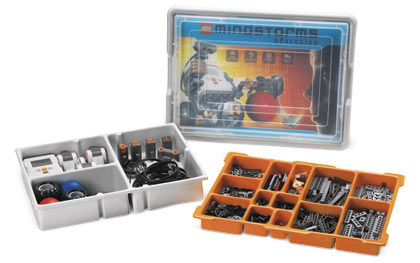

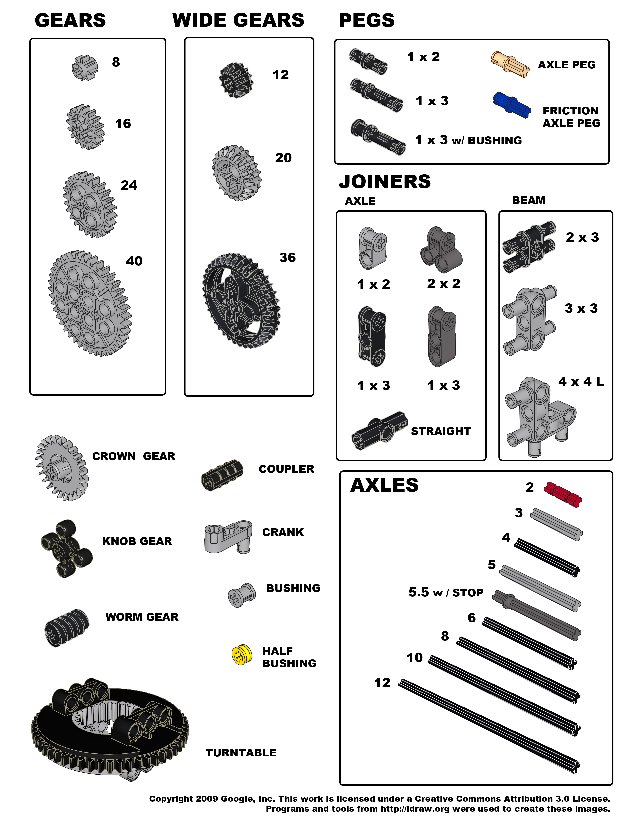

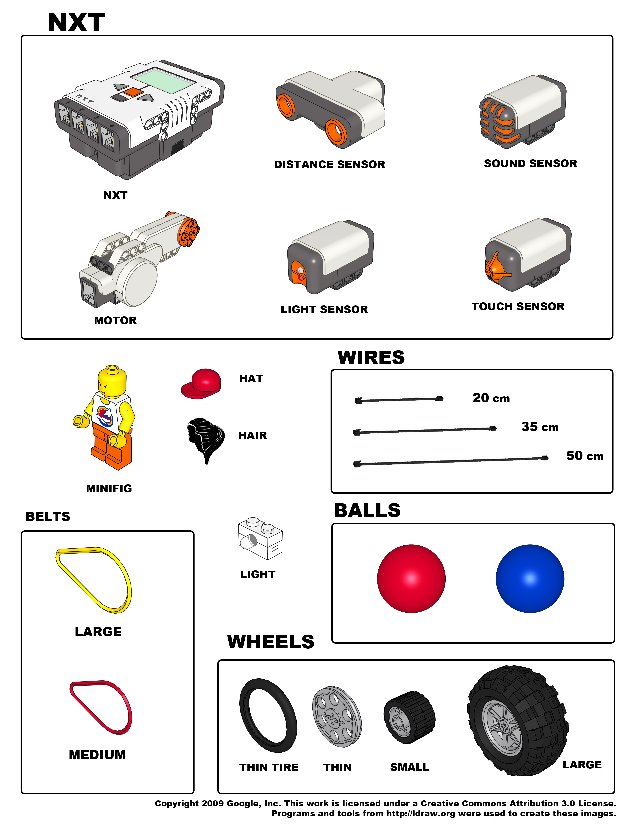

ส่วนประกอบต่างๆ ในชุด NXT Base Set

ที่มา : http://www.legoeducation.us
